تصریح

وضاحتیں

ماڈل	گیئر تناسب	زیادہ سے زیادہ آؤٹ پٹ								وزن
		طاقت	torque	رفتار	زیادہ سے زیادہ مفت رفتار	ہوا کی کھپت	ٹورک کو روکیں		ٹورک شروع کریں	بنیادی قسم	flange قسم	پیر قسم
		ایچ پی	nm	آر پی ایم	آر پی ایم	L/منٹ	nm		nm	کلوگرام	کلوگرام	کلوگرام
ڈیم 1	1:1	1/8	0.637	1100	2200	202	1.18		0.686	1.6	1.84	2.1
	G1/5	گیئر باکس کے ساتھ	2.84	220			4.90		2.94		4.0	3.5
	G1/10		5.69	110			9.81		5.88
	G1/15		8.53	73.3			15.7		8.83
	G1/20		11.5	55			20.6		11.8	2.7
ڈیم 2	1:1	1/6	0.84	1100	2000	211	1.7		1.0	2.1	2.3	2.58
ڈیم 3	1:1	1/4	1.37	900	1800	259	2.94		1.96	2.7	3.12	3.6
	G1/5	گیئر باکس کے ساتھ	5.88	180			12.7		8.83		6.7	6.2
	G1/10		11.8	90			26.5		17.7
	G1/15		17.7	60			39.2		26.5
	G1/20		23.5	45			53.0		35.3
	G1/30		35.3	30			78.5		53.0		8.7	8.2
	G1/40		47.1	22.5			106		70.6
	G1/50		58.8	18			132		79.4
	G1/60		70.6	15			157		106
	G1/80		93.2	11.2			206		139
	G1/100		118	9			250		175
	G1/120		137	7.5			300		206
	G1/160		176	5.6			373		261		11.7	11.2
	G1/200		233	4.5			500		305		11.7	11.2
ڈیم 4	1:1	1/3	2.16	900	1800	267	3.92		2.61	3.3	3.7	4.2
ڈیم 5	1:1	1/2	2.94	750	1500	397	5.88		4.71	4.9	5.47	6.6
	G1/5	گیئر باکس کے ساتھ	12.7	150			26.5		20.6		10.5 (13.5)	10.0 (13.0)
	G1/10		26.5	75			53.0		14.2
	G1/15		39.2	50			79.4		61.8
	G1/20		53	37.5			1096		82.4
	G1/30		78.5	25			159		124		14.0 (17.0)	13.5 (16.5)
	G1/40		106	18.7			212		165
	G1/50		132	15			265		206
	G1/60		157	12.5			318		247
	G1/80		203	9.3			402		314
	G1/100		250	7.5			490		392		20.5 (24.5)	20.0 (24.0)
	G1/120		300	6.2			598		471
	G1/160		396	4.6			785		628
	G1/200		500	3.7			981		785
ڈیم 6	1:1	3/4	4.4	700	1400	507	7.84	6.28		5.8	6.3		7.5
ڈیم 7	1:1	1.5	28	360	720	985	54.1	44.7		18	20		23
	G1/5	گیئر باکس کے ساتھ	140	144			243	201			24		26.5
	G1/10		280	72			486	402			30		32
	G1/15		420	48			730	603			38.5/		39.5
	G1/20		560	36			973	894			41		42
	G1/30		840	24			1460	1341			44.5		46
	G1/40		1120	18			1947	1609			51		53.5
ڈیم 1110	1:1	2.3	8	1200	2400	1680	12	9			13		17.5
ڈیم 210	1:1	5.4	20	1200	2400	5100	34	27			26		36

ماڈل	گیئر تناسب	میکس پاور میں ڈیٹا					میکس ٹارک میں ڈیٹا
		طاقت		torque	رفتار	ہوا کی کھپت	torque	رفتار
		ایچ پی	کلو واٹ	nm	آر پی ایم	m³/منٹ	nm	آر پی ایم
ڈی اے وی 1	1:1	0.45	0.33	0.31	10000	0.59	0.65	650
	4.5:1	0.38	0.28	1.2	1333		1.5	156
	20:1	0.38	0.28	5.43	300		10.9	25
	91:1	0.37	0.28	23.9	66		25.3	4
	410:1	0.18	0.14	53.0	15		57.3	2
ڈی اے وی 2	1:1	0.93	0.69	2.2	3000	0.85	3.05	350
	3:1	0.8	0.6	5.6	1000	0.9	7.6	67
	5:1	0.75	0.56	9	600	0.9	12	60
	10:1	0.74	0.55	17.6	300	0.9	24	30
	15:1	0.7	0.52	25	200	0.9	34	20
	20:1	0.65	0.49	31	150	0.9	42	15
	30:1	0.58	0.43	41	100	0.9	55	10
	40:1	0.51	0.38	48.6	75	0.9	66	7
	60:1	0.47	0.35	67	50	0.9	89	5
	80:1	0.45	0.3	85	37.5	0.9	112	3.5
	100:1	0.44	0.3	106	30	0.9	139	3
	120:1	0.44	0.3	127	25	0.9	167	2.5
	140:1	0.44	0.3	148	21	0.9	195	2
ڈی اے وی 4	1:1	1.71	1.3	4.1	3000	2.2	6.3	300
	3:1	1.3	0.9	9.2	1000	1.7	14	100
	5:1	1.3	0.94	15.4	600	1.7	24	60
	10:1	1.3	0.9	31	300	1.7	48	30
	15:1	1.27	0.9	45.2	200	1.7	72	20
	20:1	1.17	0.87	55	150	2	84	15
	30:1	1.1	0.79	75.5	100	2	116	10
	40:1	0.95	0.71	90	75	2	142	7
	50:1	0.88	0.66	105	60	2	161	6
	60:1	0.83	0.61	117.5	50	2	185	5
	70:1	0.8	0.6	138	42.9	2	207	4
	80:1	0.8	1.6	158	37.5	2	237	3.5
	100:1	0.8	0.6	205	30	2	308	3
	120:1	0.8	0.6	237	25	2	355	2.5
	140:1	0.8	0.6	285	21	2	428	2
ڈی اے وی 6	1:1	4	3	10	3000	3.8	13	300
	3:1	3.5	2.6	25	1000	3.68	33	100
	5:1	3.4	2.54	40	600	3.68	52	60
	15:1	2.95	2.2	105	200	3.68	137	20
	20:1	2.7	2	124	150	3.68	175	15
	30:1	2.37	1.77	169	100	3.68	220	10
	40:1	2.1	1.57	195	75	3.82	283	8
	50:1	2	1.5	238	60	3.82	309	6
	60:1	2	1.5	290	50	3.82	377	5
	80:1	2	1.5	380	37.5	3.82	646	3.8
	100:1	1.9	1.4	446	30	3.82	580	3
	120:1	1.9	1.4	540	25	3.82	703	2.5
	150:1	1.9	1.4	675	20	3.82	878	2
	200:1	1.8	1.3	900	15	3.82	1170	1.8
	360:1	1.8	1.3	1600	8	3.82	2080	1
ڈی اے وی 8	1:1	5.2	3.9	14.4	2500	4.88	21	300
	3:1	4.6	3.5	40	833	4.95	54	100
	5:1	4.5	3.3	63	500	4.95	85	60
	10:1	4.5	3.3	127	250	4.95	171	30
	20:1	3.8	2.85	208	125	5.1	288	15
	30:1	3.1	2.31	266	83	5.1	360	10
	40:1	2.7	2	309	63	5.1	417	8
	50:1	2.6	2	375	50	5.1	506	6
	60:1	2.52	1.9	427	42	5.1	576	5
	80:1	2.5	1.9	560	31.3	5.1	755	3.8
	100:1	2.5	1.9	700	25	5.1	943	3
	125:1	2.5	1.9	880	20	5.1	1161	2.4
	140:1	2.5	1.9	980	17.9	5.1	1293	2.1
	180:1	2.5	1.9	1269	13.9	5.1	1675	1.7
ڈی اے وی 16	1:1	9.5	7.08	34	2000	7.9	43	300
	3:1	7	5.2	75	666	7.787	92.3	100
	5:1	6.7	5	116	400	7.787	143	60
	10:1	6.7	5	238	200	7.787	293	30
	20:1	6.5	4.85	472	100	7.787	585	15
	30:1	5.5	4.1	592	66	7.787	728	10
	40:1	4.6	3.4	650	50	7.787	800	7.5
	60:1	4.6	3.4	975	33.3	7.787	1200	4.9
	80:1	4.6	3.4	1300	25	7.787	1599	3.8
	100:1	4.3	3.21	1530	20	7.787	1882	3
	120:1	4.3	3.2	1830	16.7	7.787	2550	2.5

ایئر گیئرموٹرز

ٹارک ، رفتار اور طاقت کے مابین تعلقات مندرجہ ذیل ہیں: ‌

پاور (p)=torque (t) x اسپیڈ (n) / 9549‌۔

یا torque (t)=پاور (p) x 9549/اسپیڈ (n)

جہاں ،

P=پاور آف ورکنگ پوائنٹ (واٹ یا کلو واٹ میں)

T=torque پر ورکنگ پوائنٹ (NM میں)

N=کام کرنے والے نقطہ پر رفتار (R/MIN یا RPM میں)

مثال:

200 R/منٹ پر چلنے اور تیار کرنے کے لئے ایک غیر ریورسیبل موٹر کی ضرورت ہے

10 ینیم کا ایک ٹارک۔ صحیح موٹر سائز کا انتخاب مندرجہ ذیل ہے:

بجلی کی ضرورت (ڈبلیو) {{0}} x 200/9549=209} واٹ (0.209kW)

یہ فارمولا مکینیکل سسٹم میں ٹارک ، رفتار اور طاقت کے تین اہم پیرامیٹرز کے مابین تعلقات کو بیان کرتا ہے۔ ٹورک کسی شے کے ذریعہ ٹارک کی مقدار کی تفصیل ہے جب یہ گھومتا ہے ، عام طور پر نیوٹنین میٹر (این ایم) کے طور پر اظہار کیا جاتا ہے۔ گھومنے والی رفتار فی یونٹ وقت کی چیز کی گردش کا زاویہ ہے ، عام طور پر فی منٹ (آر پی ایم) انقلابات کی تعداد کے طور پر ظاہر کیا جاتا ہے۔ بجلی وہ شرح ہے جس پر کام یا توانائی فی یونٹ وقت میں تبدیل ہوتی ہے اور عام طور پر واٹس (ڈبلیو) یا کلو واٹ (کلو واٹ) کے طور پر اظہار کیا جاتا ہے۔

ایئر پریشر موٹر کے لئے پریشر ریگولیٹر

کمپریسڈ ایئر لائنوں میں ہوا کے دباؤ کے ریگولیٹر کو شامل کرنے کی سفارش کی جاتی ہے۔ اس کو مطلوبہ ورکنگ پریشر کو پورا کرنے کے لئے ایڈجسٹ کیا جاسکتا ہے اور ایپلی کیشنز کی مختلف ضروریات کو پورا کرنے کے لئے ایئر موٹر کی آؤٹ پٹ کو تبدیل کرنے کے لئے استعمال کیا جاسکتا ہے۔ یہ ضروری ہے کہ ہوائی دباؤ کو ائیر لائنوں اور تمام نیومیٹک موٹر اقسام کی حفاظت کے ل a مناسب حد میں ایڈجسٹ کیا جاسکے۔

جب ایف آر ایل سیٹ (فلٹر ، ریگولیٹر ، چکنا کرنے والا) کا انتخاب کرتے ہو تو ، اس بات کو یقینی بنائیں کہ تمام حصوں کا سائز کافی حد تک ہوا کا بہاؤ فراہم کرنے کے لئے کافی بڑا ہے ، لہذا نیومیٹک روٹری موٹرز مثالی کارکردگی کے ساتھ کام کرسکتی ہیں۔

ایک فلٹر ایئر موٹر میں داخل ہونے سے پہلے ٹھوس (5 سے زیادہ مائکرون سے بڑے) اور مائع آلودگیوں کو ختم کرکے موثر آپریشن کو یقینی بنانے میں مدد کرتا ہے۔

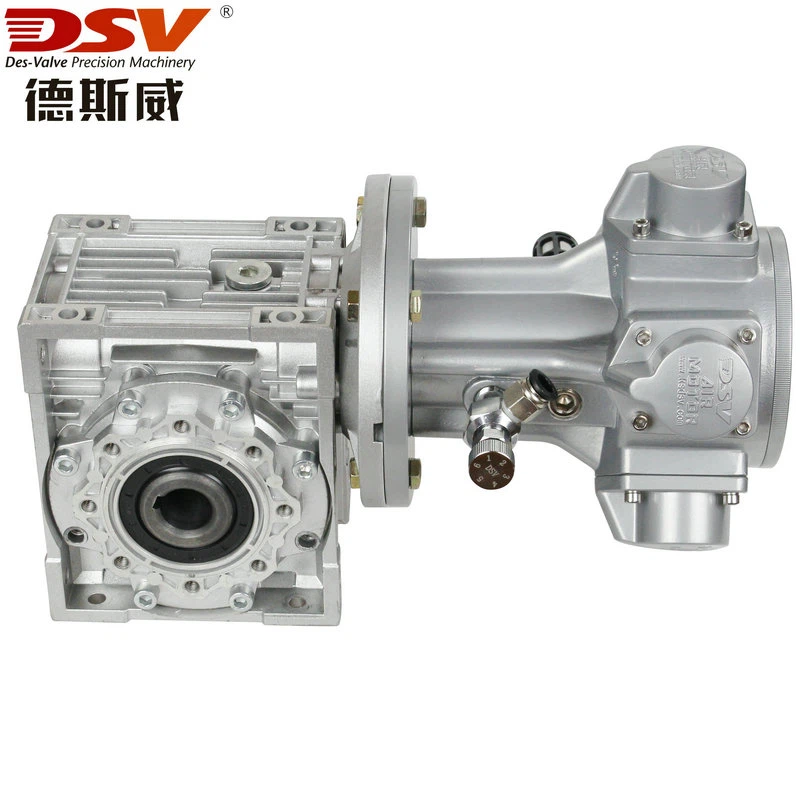

DSV ایلومینیم کیس کیڑا گیئر ریڈوزر ایئر موٹر

ریڈوسر پروڈکٹ کی خصوصیات: اعلی معیار کے ایلومینیم کھوٹ ڈائی کاسٹنگ ، کومپیکٹ مکینیکل ڈھانچہ ، مصنوعات نے سی سی سی سرٹیفیکیشن ، سی ای سرٹیفیکیشن ، آئی ایس او 9001: 2000 کوالٹی سسٹم سرٹیفیکیشن پاس کیا ہے۔

خصوصیات: انسٹال کرنے میں آسان ، لچکدار اور روشنی ، قابل اعتماد کارکردگی ، آسان بحالی ، مختصر ترسیل کا وقت۔

ماڈل کی اقسام: CH ، CV ، CHM ، CVM ، CHD ، CVD

کمپریسڈ ایئر موٹر پاور: 1/8hp -1. 5hp کمپیکٹ پسٹن ایئر موٹر ٹائپ اختیاری ،

0. 45hp -9. 5hp وین ٹائپ ایئر موٹر اختیاری

گیئر ریڈوسر تناسب: 3 ، 5 ، 10،15 ... 200 اختیاری (100 سے زیادہ تناسب میں گیئر میں کمی کے دو مراحل کی ضرورت ہے)

پسٹن کی قسم اور وین نیومیٹک موٹر کمپیکٹ ایئر سے چلنے والے گیئرموٹرز

دونوں قسم کی موٹر ایئر سیاروں کے ریڈوسر سے لیس ہے ، جس میں اعلی سختی ، اعلی صحت سے متعلق ، اعلی ٹرانسمیشن کی کارکردگی ، اعلی ٹارک/چھوٹے سائز کی خصوصیات ہیں جو دوسرے کم کرنے والوں کے مقابلے میں ہیں۔ سیاروں کے داخلی گیئر کاربرائزنگ ، بجھانے اور پیسنے والی ٹیک کے ساتھ 20Crmnti 20Crmnti کا استعمال کرتے ہیں۔ یہ چھوٹا حجم ، ہلکا وزن ، اعلی لے جانے کی گنجائش ، لمبی خدمت کی زندگی ، ہموار آپریشن ، کم شور ، بڑے آؤٹ پٹ ٹارک ، وسیع رینج اسپیڈ تناسب ، اعلی کارکردگی ہے۔ یہ ایک قسم کا ایئر گیئرموٹر ہے جس میں وسیع استعداد ہے۔

تنصیب کے ماحول کے لئے موزوں ہے جس حجم کی ضروریات زیادہ سخت ہیں۔

خصوصیات

فوری طور پر الٹ

تیز رفتار کنٹرول کم کریں

کم ہوا کی کھپت

آسان دیکھ بھال

بڑھتے ہوئے لچک: فلانج / فٹ / آئی ای سی / نیما / کسٹم بڑھتے ہوئے دستیاب

لمبی زندگی

ڈی ایس وی صنعتی ایئر موٹر نیومیٹک ریڈوسرز جل نہیں جاتے ہیں۔ اسے گرم کیے بغیر رکنے کے لئے اوورلوڈ کیا جاسکتا ہے۔ اور یہاں بجلی کی کوئی چنگاریاں نہیں ہیں ، جو نیومیٹک گیئر موٹر بناتی ہے جو آتش گیر اور دھماکہ خیز جگہوں پر استعمال کے لئے مثالی مصنوعات ہے۔

ڈی ایس وی کمپیکٹ ایئر سے چلنے والے گیئرموٹرز بڑے پیمانے پر پیداوار اور ورکنگ سائٹ تصویر
